UHF RFID Antennen Times-7
Times-7 bietet eine Reihe von RFID Antennen für allgemeine Anwendungen (Logistik, Industrie) sowie Antennen für Spezialanwendungen (Transpondererfassung bei Sportereignissen) an. Diese RFID UHF Antennen zeichnen sich durch eine sehr schlanke Bauform aus.
Im wesentlichen bietet Times-7 die folgenden Produktgruppen an:
+ Slimline Antennen
+ Slimline Antennen für allgemeine Anwendungen
+ Slimline Regalantenne - Smart Shelf Antennen
+ Nahfeld Antennen
+ Bodenantennen
Optimale Leistung erreichen die Antennen in Kombination mit folgenden Lesegeräten
+ Impinj Lesegeräten Speedway Revolution R420 / R220
+ Impinj Serie R700
+ Thing Magic Sargas
+ CAEN Proton
Slimline Antennen
Times-7 Slimline Antennen sind für eine Vielzahl von Anwendungen geeignet. Dazu zählt neben der Logistik die Kontrolle eines Warenflusses genauso wie Anwendungen im industriellen Umfeld.
Anwendungen
- Logistik
- Warenflusskontrolle
- Automatisierung
- Fahrzeugidentifikation
- allgemeine Anwendungen
- Slimline A50xx
- Slimline Multi-Purpose
- Slimline Shelving
Die Times-7 A50xx Antennen sind Ultra-Low-Profile Antenne für allgemeine Anwendungen vor allem in der Logistik, Automatisierung und Gesundheitswesen und bietet überrragende Leistung.
Merkmale
- Hohe Fernfeldleistung
- Schutzart IP67
- Kostengünstig
- Gute definierte Lesezone
- Kompakte Abmessungen
- Geringe Bauhöhe von 14 mm
- A5010 in einer Version mit oder ohne Montagebolzen (VESA 100)
- Versionen optimiert für ETSI 865–868 MHz oder FCC 902-928 MHz verfügbar
Spezifikation A50xx - Auszug
| A5010 | A5020 | |
|---|---|---|
| Polarisierung: | Zirkular | Zirkular |
| Antennenverstärkung [] | 8.5 dBic | 5.5 dBic |
| Antennenanschluss: | SMA Buchse | SMA Buchse |
| Betriebstemperatur: | -20° to +55° C | -30° to +65° C |
| Lagertemperatur: | -30° to +65° C | -30° to +65° C |
| Schutzart: | IP67 | IP68 (mit IP67 Kabel) |
| Baugröße (LxBxH) [mm] | 250 x 250 x 14 mm | 150 x 150 x 14 |
| Gewicht [g]: | 750 | 250 |
| Bestellbezeichnung: |
ANTU-A5010-60001 A5010 (Flush Mounted) FCC 902-928 MHz 60001 ANTU-A5010-60002 A5010 (Flush Mounted) ETSI 865-867 MHz 60002 ANTU-A5010-60003 A5010 (Stud Mounting) FCC 902-928 MHz 60003 ANTU-A5010-60004 A5010 (Stud Mounting) ETSI 865-867 MHz 60004 |
ANTU-5020-60010 A5020 FCC 902-928 MHz 60010 ANTU-5020-60011 A5020 ETSI 865-867 MHz 60011 |

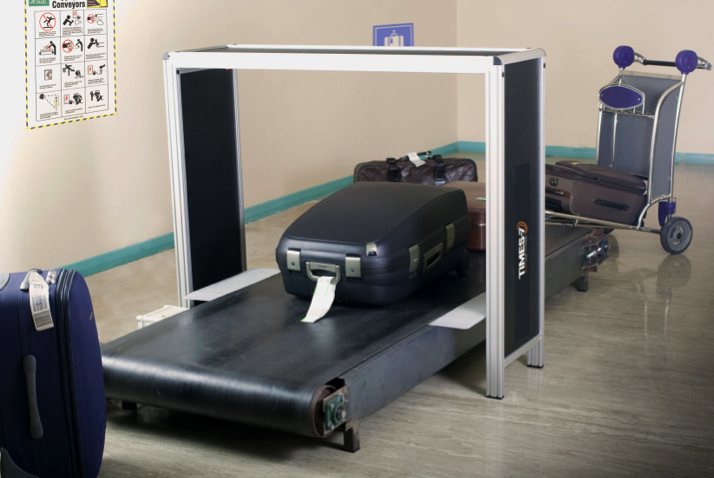

Ultra low profile UHF RFID antennas suitable for a range of applications including flush wall & door frame mounting, space constrained and customer facing environments.
Merkmale
- Hohe Fernfeldleistung
- Großer Öffnungswinkel
- Gute definierte Lesezone
- Kompakte Abmessungen
- Geringe Bauhöhe
- Version optimiert für ETSI 865–868 MHz oder FCC 902-928 MHz verfügbar
Anwendungen
- kompakte Portale
- Durchgangsportale mit Bodenantenne für Sportveranstaltungen
- Automatisierungstechnik
Spezifikation Slimline Multi-Purpose
| A6031 | A6032 | A4030L | A6034S | A6034 | A8060 | |
|---|---|---|---|---|---|---|
| Times-7 Code: | ||||||
| Polarisierung: | Zirkular | Zirkular | Linear | Zirkular | Zirkular | Linear |
| Antennen- verstärkung [] | 4 dBic | 7 dBic | 7.5 dBi | 9 dBic | 9 dbIc | 5 dBi |
| Antenna type: | Ultra-low profle circular polarized fat panel antenna, suitable for both indoor & outdoor |
| Frequenz [MHz]: | 864-869 MHz |
| Eingangsleistung max: | 37.7 dBm |
| Impedanz [Ohm] | 50 Ohm |
| Axial Ratio: | < 2 dB at boresight für zirkular polarisierte Antennen |
| Antennen- anschluss: | Pigtail mit SMA Buchse |
| Betriebs- temperatur: | -20° to +55° C |
| Lager- temperatur: | -30° to +65° C |
| Feuchtigkeit: | 5-95% nicht kondensierend |
| Gehäuse: | Fire retardant Kydex |
| IP Schutzart: | IP65 |
| Front to Back Ratio: | 18 dB | 22 dB | 26 dB | 22 dB | 13 dB | 25 dB | 7 dB |
| Öffnungswinkel AZ/EL 3 dB BW | 80 / 80 | 48 / 75 | 60 / 60 | 62 / 62 | 50 / 50 | 25 / 81 | 110 / 30 |
| VSWR: | < 1.4:1 | < 1.4:1 | < 1.4:1 | < 1.4:1 | < 1.4:1 | < 1.4:1 | < 1.8:1 |
| Baugröße (LxBxH) [mm] | 275 x 214 x 12 | 391 x 275 x 12 | 280 x 280 x 12 | 280 x 280 x 12 | 394 x 394 x 12 | 747 x 314 x 12 | 650 x 86 x 8 mm |
| Gewicht [g]: | 600 | 1000 | 750 | 750 | 1750 | 2200 | 500 |
| Bestellbe- zeichnung & Datenblatt: | End of Life (EOL) Produkt |

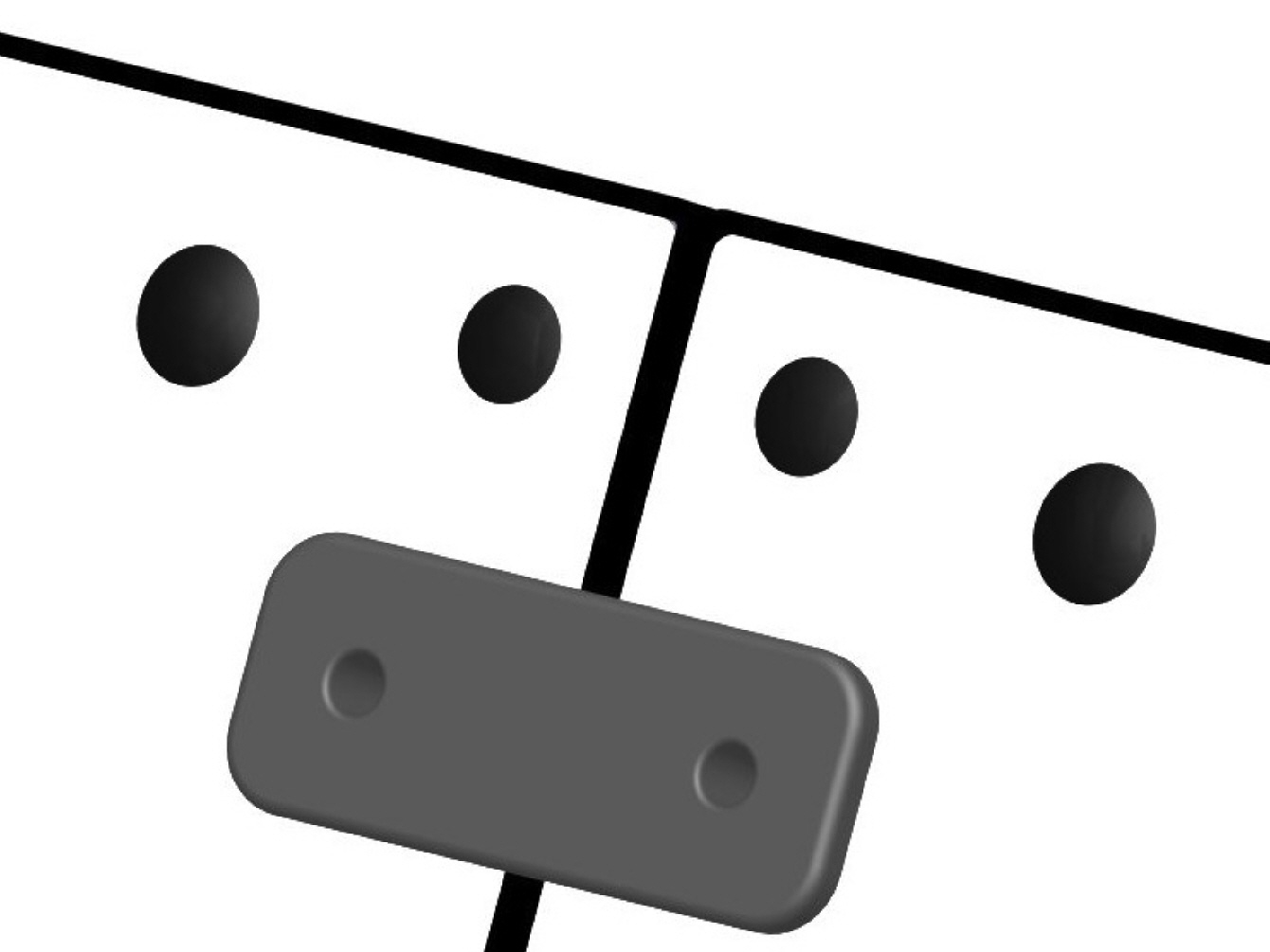

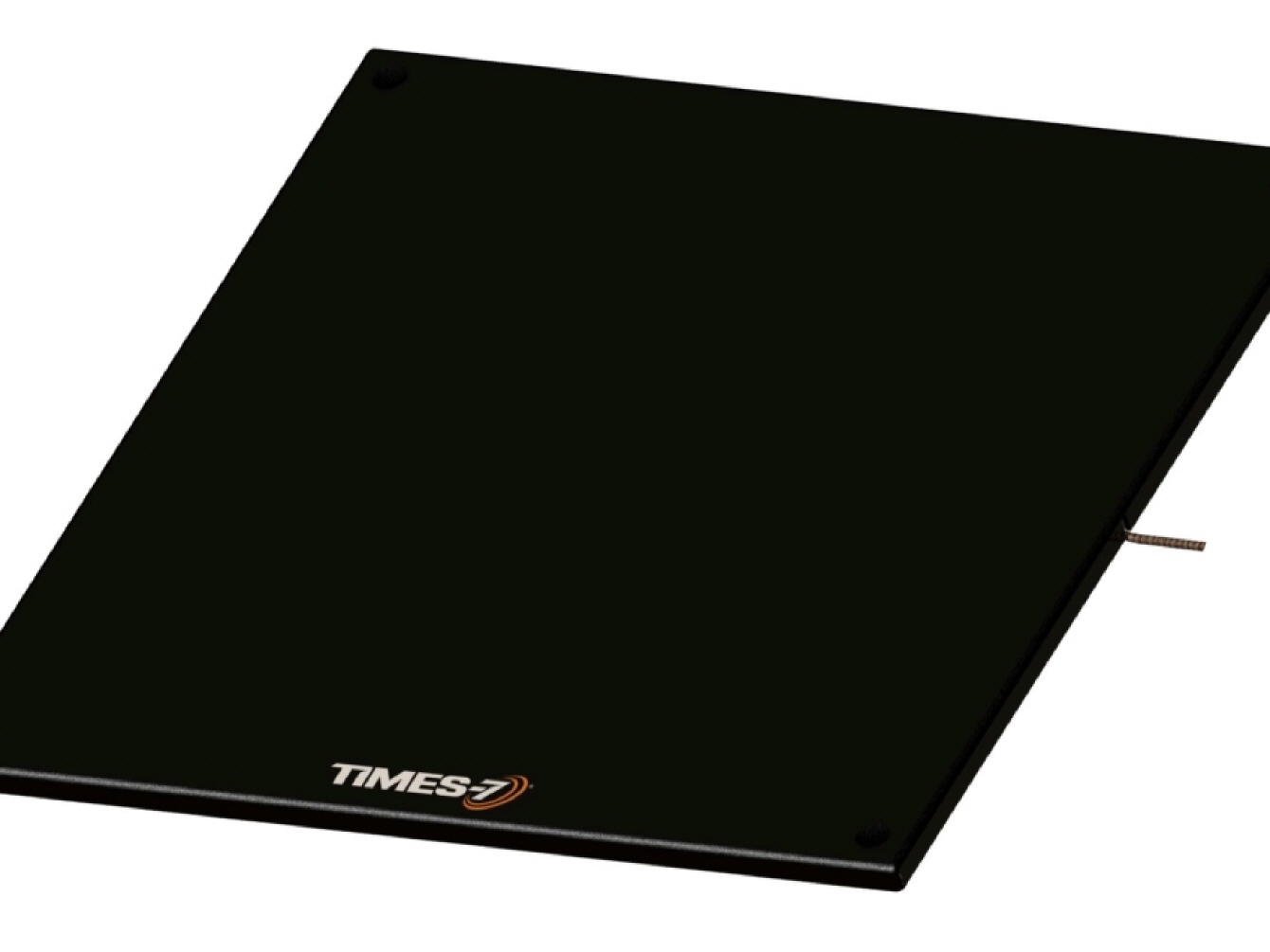

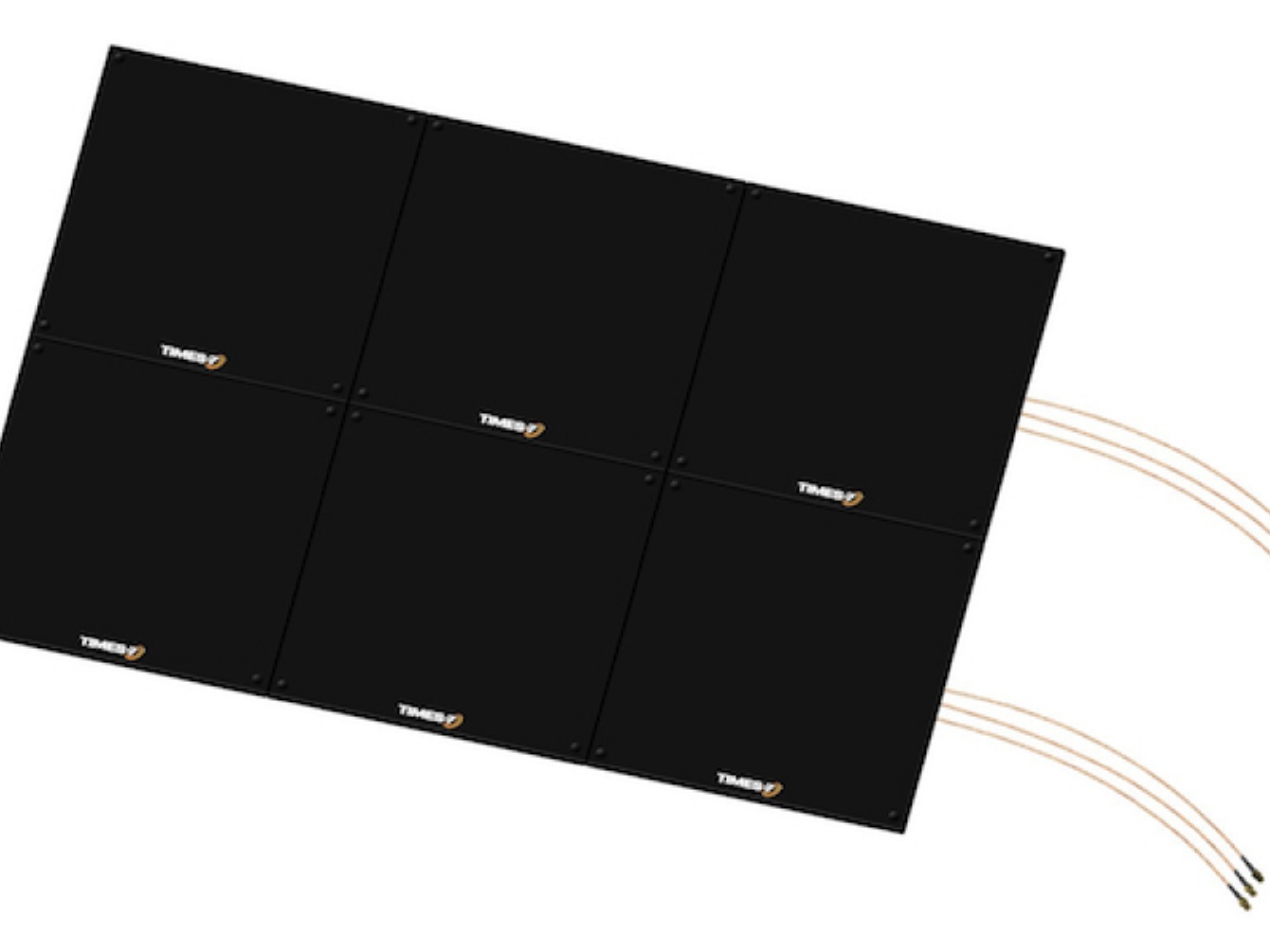

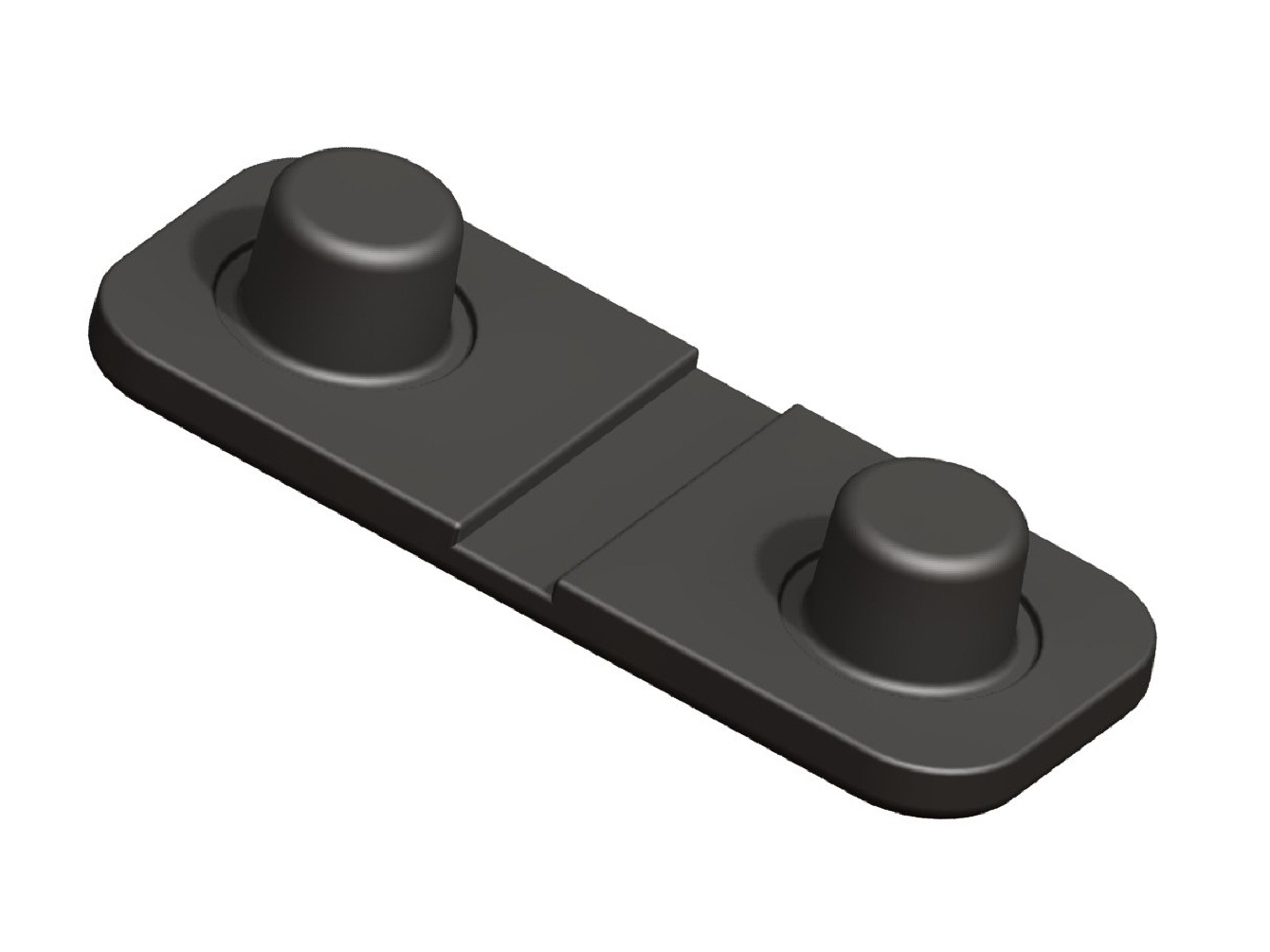

Die Smart Shelf Antennen sind für den Einbau in Regale und Schränke geeignet. Besonderes Merkmal ist die einfache Erweiterbarkeit der Antenne zu beliebigen Flächen mittel Verbindungsstücken aus Gummi. In Kombination mit dem neuen Impinj R700 Lesegerät (Reader) und dem R700 Antennen Hub lassen sich beispielweise so Flächen mit bis zu 32 Antennen angeschlossen an nur einem R700 Lesegerät aufbauen. Dies ergibt bei einer Anordnung von 4x8 Antennen eine Fläche von 120 x 240 cm oder fast drei Quadratmeter.
Merkmale
- Gute Fernfeldleistung
- Kostengünstig
- Gute definierte Lesezone
- Kompakte Abmessungen
- Geringe Bauhöhe
- einfach modular erweiterbar durch Verbindungsstücke
- Versionen optimiert für ETSI 865–868 MHz oder FCC 902-928 MHz verfügbar
Anwendungen
- Intelligente Regale
- Intelligente Schränke (Werkzeug / Medikamente)
- POS Point of Sale
- Intelligente Regale
- Packtische
- Servicestationen
Spezifikation Slimline Shelving
| A7030C | |
|---|---|
| Times-7 Code: | |
| Polarisierung: | Zirkular |
| Antennen- verstärkung [] | 5 dBic |
| Antenna type: | |
| Frequenz [MHz]: | 865-867 MHz |
| Eingangsleistung max: | 6 Watt / 37,7 dBm |
| Impedanz [Ohm] | 50 Ohm |
| Axial Ratio: | typ. 2 dB |
| VSWR | |
| Antennen- anschluss: | Pigtail mit SMA Buchse |
| Betriebs- temperatur: | -20° to +55° C |
| Lager- temperatur: | -30° to +65° C |
| Feuchtigkeit: | 5-95% nicht kondensierend |
| Gehäuse: | Fire retardant Kydex |
| IP Schutzart: | IP54 |
| Front to Back Ratio: | 22 dB |
| Öffnungswinkel AZ/EL 3 dB BW | 65 Grad horizontal und vertikal |
| VSWR: | |
| Baugröße (LxBxH) [mm] | 300 x 300 x 8.5 (11.5) mm |
| Gewicht [g]: | 750 g |
| Bestellbe- zeichnung & Datenblatt: | ETSI: ANTU-A7030C FCC auf Anfrage |
Proximity Near Field
Die Times-7-Reihe von Nahfeldantennen bietet einen technologischen Durchbruch in Größe und Leistung sobald kurze Lesereichweiten erforderlich sind. Dies eröffnet neue Möglichkeiten für die zuverlässige Erfassung auch von UHF RAIN Transpondern auch im Nahfeld. Dies ist insbesondere für die mit Transpondern versehenen Objekte auf Artikelebene interessant.
Merkmale:
- Erfassung nur im Nahfeld
- gut definiertes HF Feld
- einfacher Einbau
Anwendungen
- POS Point of Sale
- Initialisierung von Transpondern
- Verpackungstische
- Packtische
- Servicestationen
- Embedded Anwendungen

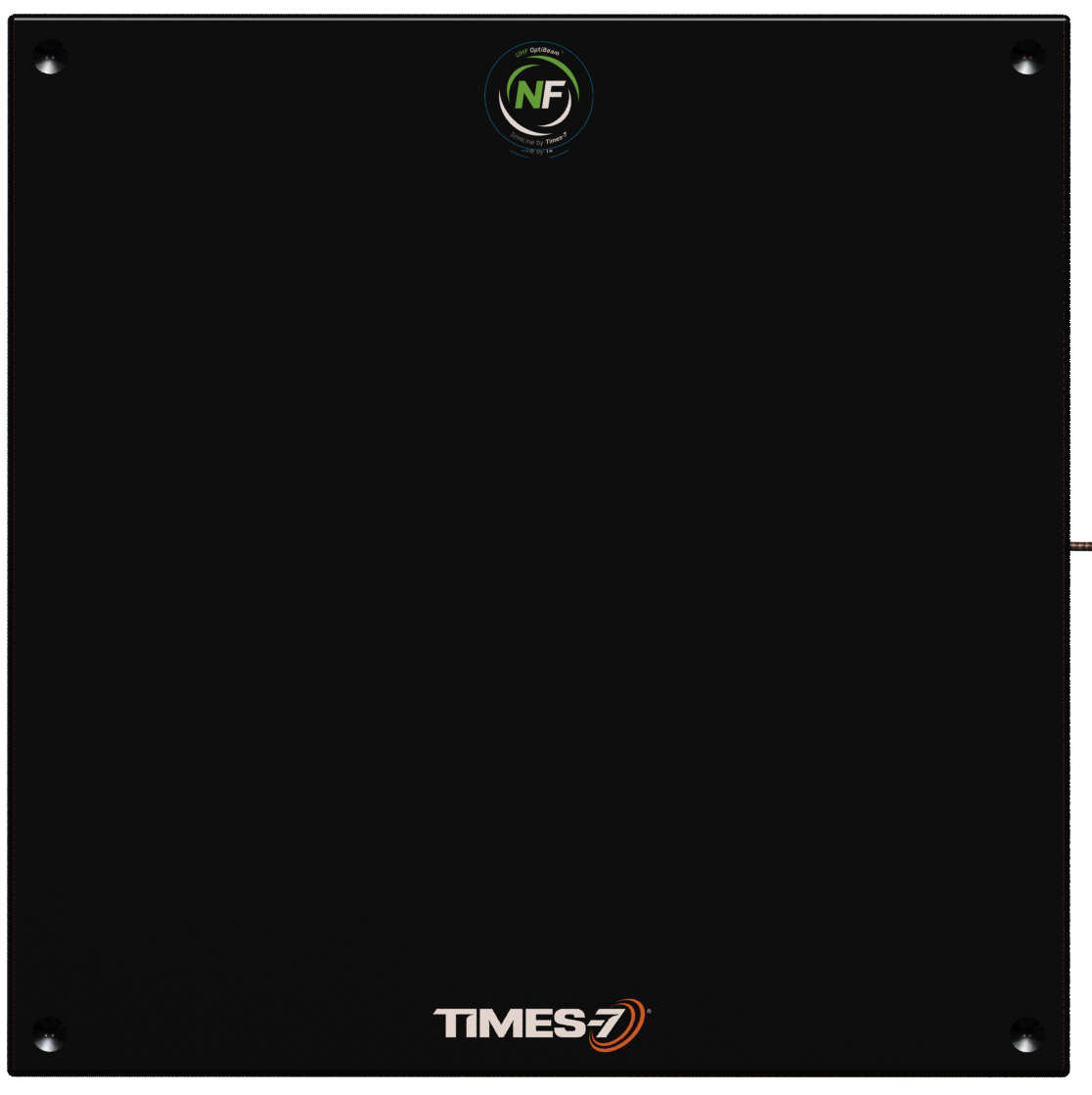

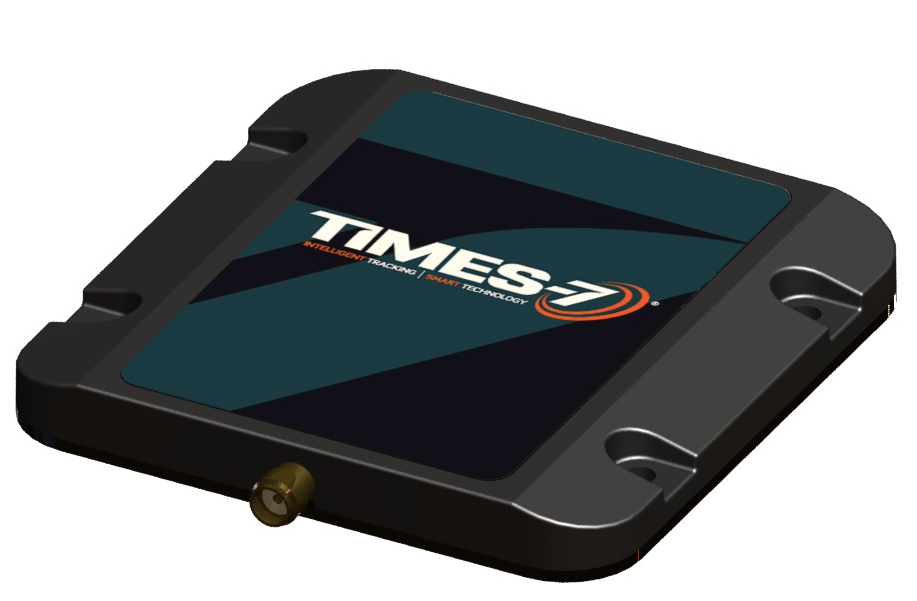

Spezifikation Proximity Near Field
| A1001 | A1030 | |
|---|---|---|
| Times-7 Code: |
| Antenna type: | Proximity Near Field (Nahfeld) Antennen |
| Impedanz [Ohm] | 50 Ohm |
| Betriebs- temperatur: | -20° to +55° C |
| Lager- temperatur: | -30° to +65° C |
| Feuchtigkeit: | 5-95% nicht kondensierend |
| Gehäuse: | Fire retardant Kydex |
| IP Schutzart: | IP65 |
| Antennen- verstärkung [] | -20 dBi | < -15 dBi |
| Frequenzbereich: | 864-928 MHz | 864-869 MHz |
| Eingangsleistung max: | 30 dBm | 37,7 dBm |
| VSWR: | < 1.4:1 | < 1.8:1 |
| Antennen- anschluss: | SMA Buchse | Pigtail 300 mm mit SMA Buchse |
| Gehäuse: | Moulded ABS housing | Fire retardant Kydex |
| Baugröße (LxBxH) [mm] | 82 x 82 x 9.5 | 300 x 300 x 6.5 |
| Gewicht [g]: | 100 | 500 |
|
|
|
| Bestellbezeichnung & Datenblatt: |
Slimline Ground Antennas
Als Teil der einzigartigen und exklusiven Antennenpalette von Times-7 sind die Hochleistungs-Bodenantennen optimiert für Anwendungen mit beweglichen Produkten, Vermögenswerten und Personen. Diese Antennen sind ideal für Situationen, in denen traditionelle Seitenantennen (Patch Panel Antennen) für die Anwendung ungeeignet oder nicht optimiert sind. Dies reicht von der Erfassung von Konferenzteilnehmern und Personen über die Präsenz im Einzelhandel / Treuemarketing bis hin zur Zeitmessung bei Rennen.
Anwendungen
- Zutrittskontrolle
- Personenerfassung bei Konferenzen
- Personenerfassung in Museen
- Einzelhandel
- Sicherheitslösungen
- Zeiterfassung
Merkmale
- Geringe Bauhöhe 25 mm
- Robuste Bauweise
- Schutzart IP65
- Punktbelastbarkeit 7 kg / cm2
- Gesamtbelastbarkeit 500 kg
Spezifikation Slimline Ground Antennas
| A6590C | |
|---|---|
| Times-7 Code: | |
| Polarisierung: | Zirkular |
| Antennenverstärkung [] | 9 dBic |
| Antenna type: | |
| Frequenz [MHz]: | 864-869 MHz |
| Eingangs- leistung max: | 37.7 dBm |
| Impedanz [Ohm] | 50 Ohm |
| Feuchtigkeit: | 5-95% nicht kondensierend |
| Front to Back Ratio: | 22 dB |
| Fire retardant Kydex | |
| IP Schutzart: | IP 65 |
| Betriebs- temperatur: | -20° to +55° C |
| Lager- Temperatur | -30° to +65° C |
| Axial Ratio | < 3 dB at boresight |
| Antennen- anschluss: | SMA female side fly lead 300 mm |
| Öffnungswinkel AZ/EL 3 dB BW | 80 / 20 |
| VSWR: | < 1.4:1 |
| Baugröße (LxBxH) [mm] | 935 x 315 x 25 mm |
| Gewicht [g]: | 2800 |
| Compressive Strength: | |
| Coefficient of Friction (Anti-slip): | |
| Bestellbe- zeichnung & Datenblatt: |
Kabel & Adapter
Passende UHF Antennenkabel für unsere RFID Reader finden Sie unter der Rubrik "Kabel & Adapter". Die wichtigsten Eigenschaften der entsprechenden Kabeltypen sind unter "Kabeltyp" beschrieben.
