HF 13,56 MHz RFID Module

Meshed Systems bietet HF 13,56 MHz RFID Reader Module für die Integration in bestehende oder neu zu entwickelnde Geräte an, um diese einfach und kostengünstig mit entsprechenden RFID Funktionen zu erweitern.

Im folgenden werden einige Reader Module und Zusatzkomponenten wie Antennen und Schnittstellenkonverter vorgestellt. Wir unterstützen Sie aber auch gerne beim Design-In von RFID Funktionalitäten für kundenspezifische Geräte oder Applikationen und entwicklen für Sie Ihr eigenes RFID Produkt.

Vorteile

Geprüfte, sich bereits bei vielen Kunden im Einsatz befindliche Baugruppen
Kurze Einarbeitungszeit für den Entwicklungsingenieur durch umfangreiche Entwicklungssysteme
Einfache und schnelle Integration
Deutlich reduzierter Programmieraufwand
Kurze Test- und Implementierungsphase

Typische Anwendungen

Mobile Geräte
Medizinische Geräte
Embedded Systeme
Etiketten Drucker
Etikettiermaschinen
Sondermaschinen
Zutrittskontrolle
Automatisierungstechnik
Testsysteme
Sensorik
Terminals

ThingMagic M3E
ThingMagic M1-mini
ThingMagic M2-MH

HF 13,56 MHz Reader Modul M3E

Als Teil der ThingMagic Secure Access-Produktfamilie ist das ThingMagic M3e ein kompaktes HF RFID Modul, das sowohl Hochfrequenz-(HF)-RFID- als auch Niederfrequenz-(LF)-RFID-Protokolle unterstützt. Das M3e ist das einzige HF/NF-Modul auf dem Markt mit einem vollständig integrierten Secure Access Module basierend auf einem IC, der die sichere Kommunikation handhabt und Sicherheitsschlüssel verwaltet. Diese Schlüssel sind für den Zugriff auf mehr als nur die öffentlich verfügbaren Informationen auf einem RFID-Tag erforderlich.

Die M3e-Plattform verwendet die gleiche Mercury-API wie andere JADAK ThingMagic-Produkte, was eine einfache Softwareintegration und -anpassung basierend auf Form-Fit-Function-SKUs ermöglicht.

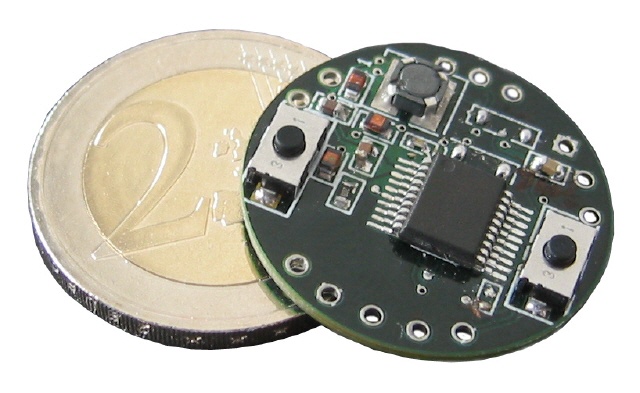

HF 13,56 MHz Reader Modul M1-mini

Das Schreib-/Lesemodul M1-mini ist das weltweit kleinste Reader Modul mit integrierter Antenne. Die Spannungsversorgung kann aus einer Li Zelle erfolgen, für den Platzbedarf sind nur 25 mm im Durchmesser und 2,5 mm Bauhöhe erforderlich. Das Modell M1-mini ist ein hochleistungsfähiges Schreib-/Lese-Modul, das die häufigsten Industriestandard RFID Tags und Smart Labels wie ISO 15693, I-Code und Tag-It liest.

Damit ist das M1 mini perfekt geeignet für die Integration in alle nur denkbaren, schon heute bestehenden Geräte und erweitert deren Funktionalität um RFID Funktionen. Dies gibt jedem Anwender die Möglichkeit, die Vorteile von RFID zu nutzen.

Das Softwareprotokoll zur Kommunikation mit einem übergeordneten Rechner ist kompatibel zum Protokoll des bekannten M2-MH.

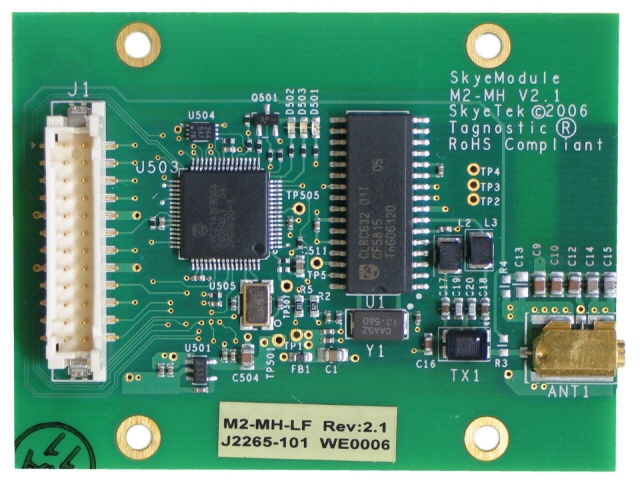

HF 13,56 MHz Reader Modul M2

Das Modul M2 Mifare ist ein RFID Schreib- / Lesemodul auf dem neuesten Stand der Technik. Nutzen Sie dieses OEM Modul um Ihr Produkt mit modernster 13,56 MHz RFID Sicherheitstechnologie auszustatten. Neben ISO 15693 werden auch die Funkschnittstellen nach ISO 14443A unterstützt. Zusätzlich wurden die Sicherheitsalgorithmen der Mifare Familie mit den Verschlüsselungsalgorithmen DES, 3DES und AES implementiert.

Bei einer Größe von nur 59 x 36 mm wurden sowohl eine interne Antenne als auch die Schnittstellen USB, SPI und ein ISO 7816 Steckplatz (optional) auf der Leiterplatte integriert. Zusätzlich besteht die Möglichkeit des Anschlusses einer externen 50 Ohm Antenne über einen weit verbreiteten MMCX Anschluss.

Das Softwareprotokoll zur Kommunikation mit einem übergeordneten Rechner ist kompatibel zum Protokoll des M1-mini.

Spezifikationen

	M3E	M1 -mini	M2
ISO 15693	ja	ja	ja
ISO 14443-A	ja	ja	ja
ISO 14443-B		ja	ja
Mifare Ultralight	ja	ja	ja
Mifare	ja		ja
UART	ja	ja	ja
USB			ja
I2C	ja	(ja)	ja
SPI	ja	(ja)	ja

Frequenz:	13,56 MHz / 125 kHz / 134.2 kHz	13,56 MHz	13,56 MHz
Antenne:	HF: PIN für externe Antenne mit 1 uH, 0.8 Ohm matching LF: Differential Antenne mit 505 uH und weniger als 10 Ohms Widerstand	intern und extern 50 Ohm Port	intern und extern 50 Ohm Port
Antennenanschluss:	Kontakpins	2 Kontaktpins	MMCX female
Lesereichweite:	HF & LF: Abhängig von Antenne und Transponder bis zu 5 cm	ca. 12 cm mit Antenne 10x10 cm und Transponder in ID1 Größe (Kreditkarte), ca. 3 cm mit interner Antenne und Transponder in ID1 Größe (Kreditkarte)	ca. 12 cm mit EA-2 Antenne und Transponder in ID1 Größe (Kreditkarte), ca. 4 cm mit interner Antenne und Transponder in ID1 Größe (Kreditkarte)
Standard:	ISO 15693, ISO 14443A	ISO 15693, ISO 14443A	ISO 15693, ISO 14443A, ISO14443B
Multi-Tag Reading:	HF: ISO 15693 (HID Seos®, HID™ iCLASS, HID™ iCLASS SE, ICODE SLI, ICODE SLI-S, ICODE SLI-L, ICODE SLIX, ICODE SLIX-S, ICODE SLIX-L, ICODE DNA), ISO 14443A (MIFARE Classic, MIFARE Classic EV1, MIFARE DESFire EV1, MIFARE DESFire EV2, MIFARE Plus, MIFARE SMART MX, NTAG2xx) LF: (read only) 125 kHz (HID Prox II, HID PROX, HID DuoProx II, HID Micro Prox, HID ProxKey III, AWID, EM4100, HITAG1/S, HITAG2, Indala, Keri)	Texas Instruments: Tag-It HF-I ISO15693, Tag-It (optional-firmware); NXP: I-Code SLI ISO15693, I-Code 1, Mifare Ultralight; Infineon: my-d ISO15693; ST Microelectronics: LRI512 ISO15693	Texas Instruments: Tag-It HF-I ISO15693; NXP: I-Code SLI ISO15693, Mifare Ultralight, Mifare 1k, Mifare 4k; Mifare DESfire (optional), Mifare ProX (optional), Mifare SmartMX (optional); Infineon: my-d ISO15693, Mifare 1k, Mifare 4k; ST Microelectronics: LRI512 ISO15693
Host Interface:	UART TTL, optional I2C und SPI	UART TTL, optional I2C und SPI	USB, RS 232 TTL, I2C und SPI
Betriebstemperatur:	-40 bis +65 Grad C	-20 bis +70 Grad C	-10 bis +70 Grad C
Feuchtigkeit:	5-95%, nicht kondensierend	5-95%, nicht kondensierend	10 bis 90%, nicht kondensierend
Baugröße MH (LxBxH):	26 x 22 x 3 mm	25.4 x 2,8 mm	53 x 70 x 9 mm
Gewicht:			12 g
Spannungsversorgung:	3.0 - 5.5 VDC	3.2V bis 6V DC	5V DC +/- 10%
Stromaufnahme:	max 300 mA bei 4.7 VDC, idle & sleep Mode wird unterstützt	60 mA Scan Mode, 15 mA Idle Mode, 60 uA Sleep Mode typical	200 mA Scan Mode typical, 76 mA Idle Mode typical, 5 uA Sleep Mode typical
