UHF RFID FlexiRay Antennen

Die FlexiRay Antennen sind eine neue Generation von zirkular polarisierten RFID Antennen mit geringer Einbautiefe. Es ist sowohl eine Version im Metallgehäuse (SFR) als auch eine Variante für Embedded Anwendungen (SF) verfügbar.

FlexiRay SFR-3.x
FlexiRay SF-2.x

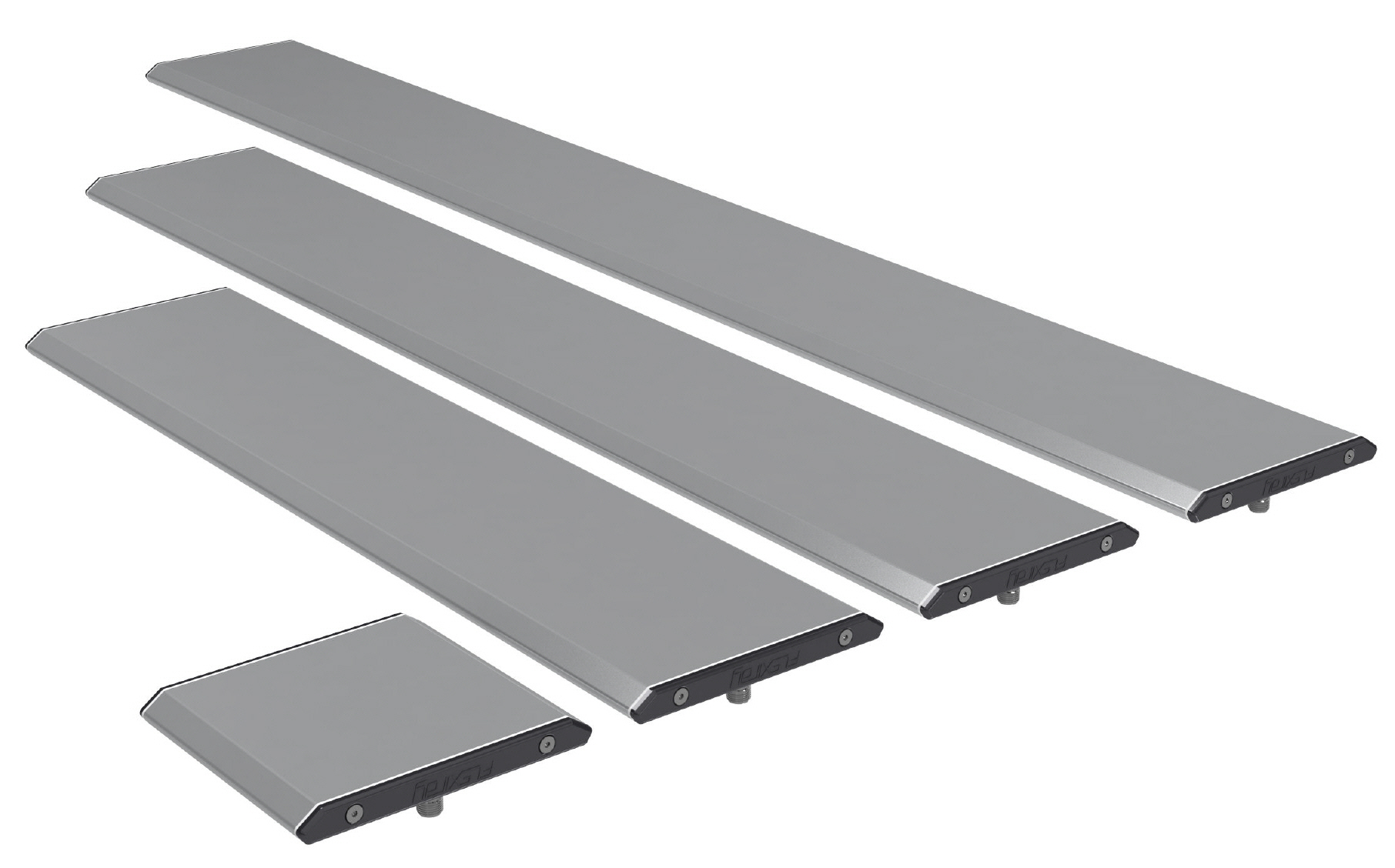

Die neue FlexiRay SFR 3.x Antenne als Nachfolger der SFR 2.x ist eine Antenne in modularer Bauweise mit einzigartiger Abstrahlcharakteristik und gut definierten Lesezone. Diese Antenne ermöglicht die Einrichtung von RFID Lesezonen in Eingängen, Fluren, Türen für Zutrittskontrolle, Asset-Tracking oder im Einzelhandel.
Durch den modularen Aufbau ist dieser Typ von Antenne in Längen von 128 bis 1018 mm (FCC) bzw. 1078 mm (ETSI) passend zur jeweiligen Anwendung erhältlich, wobei jeweils eine eigene Version für ETSI und FCC erhältlich ist.
Das Gehäuse aus Metall ist für den Einsatz in Industrieumgebungen geeignet, das Radome lässt sich einfach mit Designfolien bekleben.
Der schmale Aufbau der Antenne erlaubt aber auch den Einsatz in Büroumgebungen, öffentlichen Gebäuden, Spitälern, Konferenzzentren und in Veranstaltungsräumen. Diese zirkulare Antennen mit einer verbesserten Antennenverstärkung von 2,5 dBi ist für kurze bis mittlere Reichweiten bis 4 m mit konstanter Leseleistung über die gesamte Länge der Antenne geeignet. Die Lesereichweite ergibt sich aus der Leistung des verwendeten Lesegerätes, der Kabellänge und der Charakteristik der verwendeten Transponder.

Anwendungen SFR-3.x

Türantennen für Ein-/Ausgänge sowie Durchgänge
Zutrittskontrolle
Retail
Förderbänder
Portale

Spezifikationen SFR-3.x

	SFR-31xx	SFR-32xx	SFR-33xx	SFR-34xx

Frequenz [MHz]	866 - 868 MHz (ETSI) optional 902 - 928MHz (FCC)
Polarisierung	Zirkular
Antennen verstärkung [dBi]	2,5 dBi (5,5 dBic)
Impedanz [Ohm]	50 Ohm
Max. Eingangs- leistung	ETSI 2W EIRP / FCC 4W
Antennen anschluss	SMA Standard (optional RP-TNC oder SMA-female 30cm)
Schutzart	IP 65
Betriebs temperatur	-25° to +60° C

VSWR ETSI	< 1.3 (866-868 MHz)	< 1.3 (866-868 MHz)	< 1.3 (866-868 MHz)	< 1.3 (866-868 MHz)
VSWR FCC	< 1.5 (909-926 MHz)	< 1.5 (909-926 MHz)	< 1.5 (907-924 MHz)	< 1.5 (910-926 MHz)
Baugrösse Länge [mm] ETSI / FCC	128 / 128	578 / 528	828 / 783	1078 / 1018
Baugrösse Breite [mm]	140	140	140	140
Baugrösse Höhe [mm] ohne Antennen Stecker	14	14	14	14
Gewicht [g] ETSI / FCC	400 / 400	1500 / 1400	2200 / 2000	2800 / 2600

Bestellinformation SFR-3.x

	SFR-31xx	SFR-32xx	SFR-33xx	SFR-34xx

ETSI SMA Connector	SFR-3110	SFR-3210	SFR-3310	SFR-3410
FCC SMA Connector	SFR-3111	SFR-3211	SFR-3311	SFR-3411

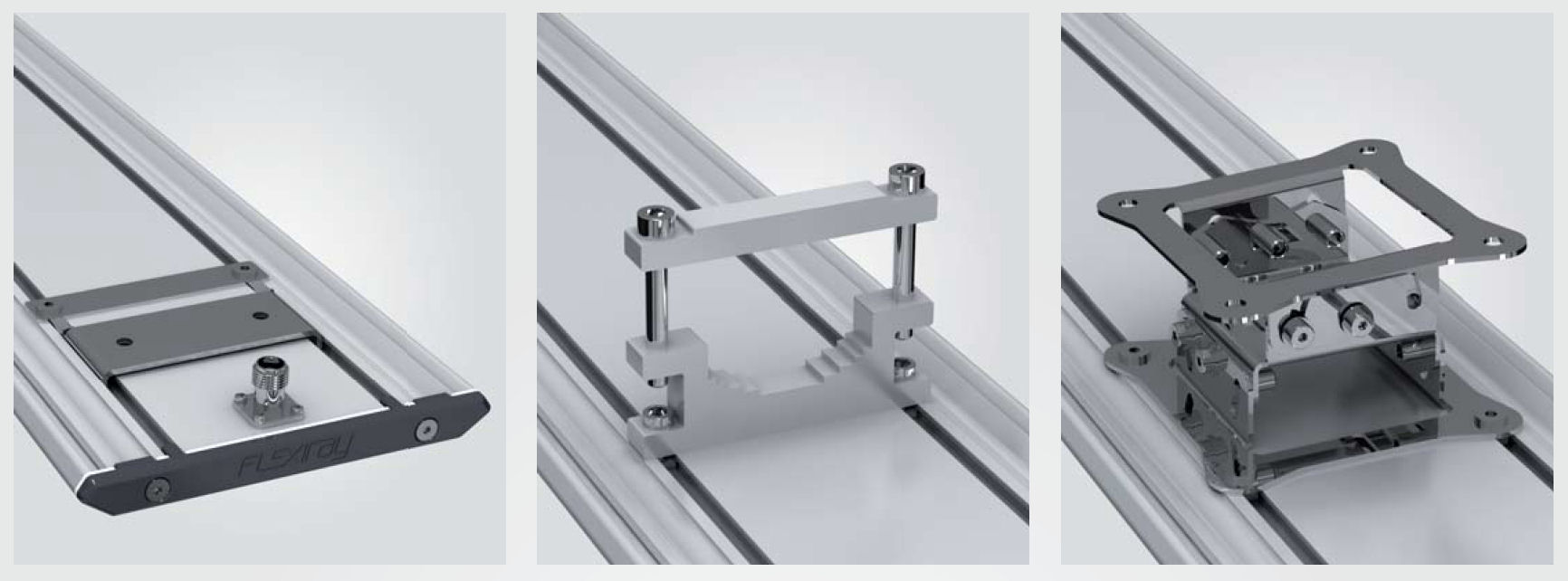

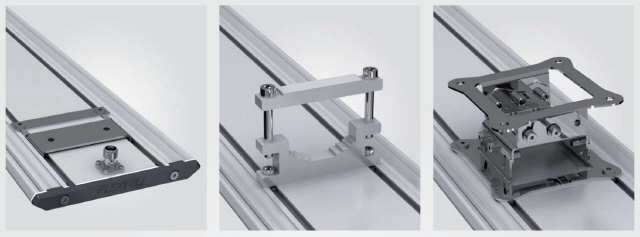

Montagehalterung für SFR-3.x

Für die SFR-3.x sind unterschiedliche Halterungen bzw. Montagekits verfügbar:
SFR-MA-WALL: Wall Mounting Kit für die Montage der Antennen an der Wand
SFR-MA-POLE: Aluminium Pole Mounting Kit für die Montage der Antennen an einem Antennenmast
SFR-MA-UNIV: Universal Adjustable +/-30° Mounting Kit Wall / Pole für die Montage der Antennen an der Wand oder an einem Mast, um jeweils +/-30° verschwenkbar

VSWR	< 1,2:1	< 1,7:1	< 1,2:1	< 1,2:1	< 1,7:1
Öffnungswinkel [Grad]	80 / 80	50 / 110	40 / 100	32 / 95	25 / 95
Baugröße Länge [mm]	155	430	685	860	1056
Baugrösse Breite [mm]	100	100	100	100	100
Baugrösse Höhe ohne SMA Anschluss [mm]	2	2	2	2	2
Gewicht Antenne [g]	100	200	300	400	500

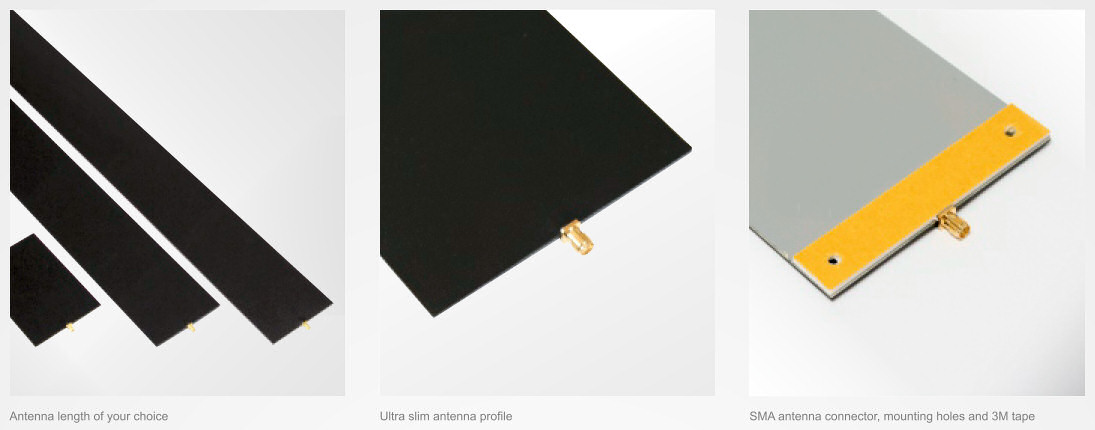

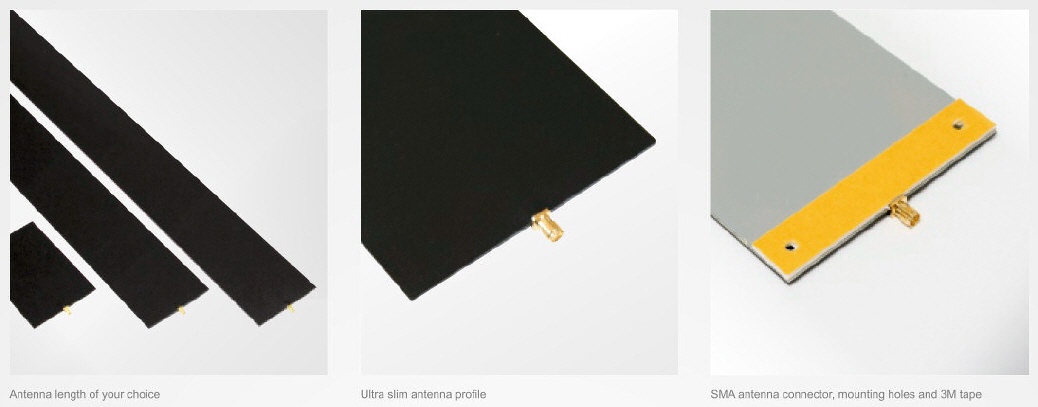

Die verbesserte modulare, ultradünne Planarantenne FlexiRay SF 2.x mit ihrer einzigartigen Abstrahlcharakteristik und nun höherer Antennenverstärkung ermöglicht den Aufbau von RFID-Portalen und Lesezonen in Einfahrten, Toren, Türen und Flure. Dank der geringen Stärke von nur 2 mm ist dieser Antennentyp auch für „intelligente Regale“ (Smart Shelf) für Asset-Tracking, Dokumenten-Tracking oder für den Einzelhandel geeignet. Die Antenne ermöglicht den verdeckten Einbau in Türrahmen und den Aufbau von RFID-Gateways in Innenräumen.
Zur einfachen und schnellen Montage wird die FlexiRay SF 2.x Antenne mit doppelseitigem Klebeband oder Schrauben in Versionen für ETSI und FCC geliefert, jeweils mit SMA Buchse. Mit homogener Antennencharakteristik entlang der gesamten Antenne in Baulängen zwischen 560 bis 1060 mm und zirkularer Polarisation ist ein flexibler Einsatz in den unterschiedlichen Anwendungen gewährleistet. Die Lesereichweite von bis zu 2 Metern ergibt sich aus der Leistung des verwendeten Lesegerätes, der Kabellänge und der Charakteristik der verwendeten Transponder.

Anwendungen

Retail / Smart Shelf
Smart Rack
Embedded Antennen
Einbau in Türrahmen

Spezifikationen

	SF2200	SF2300	SF2400

Öffnungswinkel [Grad]
Baugrösse Länge [mm] ETSI / FCC	128 / 128	578 / 528	828 / 783	1078 / 1018
Baugrösse Breite [mm]	140	140	140	140
Baugrösse Höhe [mm] ohne Antennen Stecker	14	14	14	14
Gewicht [g] ETSI / FCC	400 / 400	1500 / 1400	2200 / 2000	2800 / 2600

Kabel & Adapter

Passende UHF Antennenkabel für unsere RFID Reader finden Sie unter der Rubrik "Kabel & Adapter". Die wichtigsten Eigenschaften der entsprechenden Kabeltypen sind unter "Kabeltyp" beschrieben.
